一、ZYJD系列7.5寸彩色液晶觸摸顯示屏回路電阻測試儀產品概述
按新電力設備預防性試驗規程要求，各種開關設備的導電回路電阻測試是必測項目，其測試電流不得小于100A，連續電流時間不得少于一分鐘。對此，我公司設計開發出新一代回路電阻測試儀系列產品，其適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。100A回路電阻測試儀是采用100A恒流輸出，可采用截面較細的測試線，減輕了現場測試人員的勞動強度。測試數據用帶背光的點陣式液晶顯示，適用于不同的工作環境。

二、ZYJD系列7.5寸彩色液晶觸摸顯示屏回路電阻測試儀功能特點
?采用大功率恒流輸出；
?儀器輸出電流大，重量輕；
?具有完善的保護電路，可靠性強；
?具有測量時間選擇功能，滿足規定測試。
?具有打印、存儲功能，方便用戶使用。

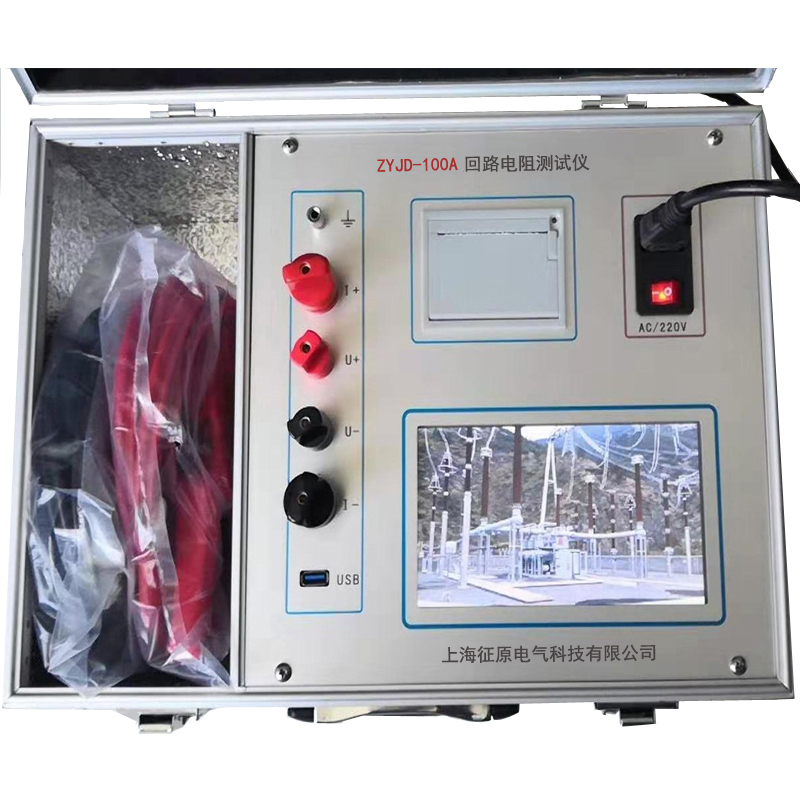

三、ZYJD-100A型7.5寸彩色液晶觸摸顯示屏回路電阻測試儀技術參數
輸出電流   100A
測量時間   快速、15s、30s、45s、60s可供選擇
測量范圍   0～2m?
分 辨 率   0.1μΩ
測量精度  ±0.5%讀數（±2個字)
外形尺寸   430mm×280mm×260mm

儀器重量   7kg

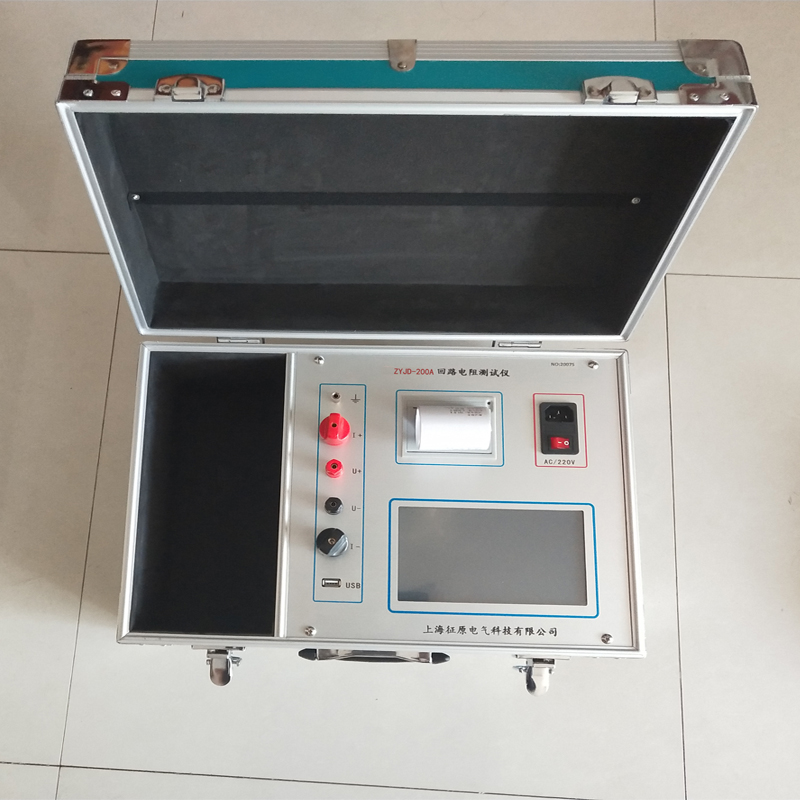

四、ZYJD-200A型7.5寸彩色液晶觸摸顯示屏回路電阻測試儀技術參數
輸出電流   50A、100A、150A、200A
測量時間   快速、15s、30s、45s、60s可供選擇
測量范圍   0～2m?
分 辨 率   0.1μΩ
測量精度  ±0.5%讀數（±2個字)
外形尺寸   430mm×280mm×260mm
儀器重量   7kg

五、7.5寸彩色液晶觸摸顯示屏回路電阻測試儀使用條件
環境溫度   -10℃～50℃
環境濕度   ≤85%RH
工作電源   AC220V±10%
電源頻率   50±1Hz

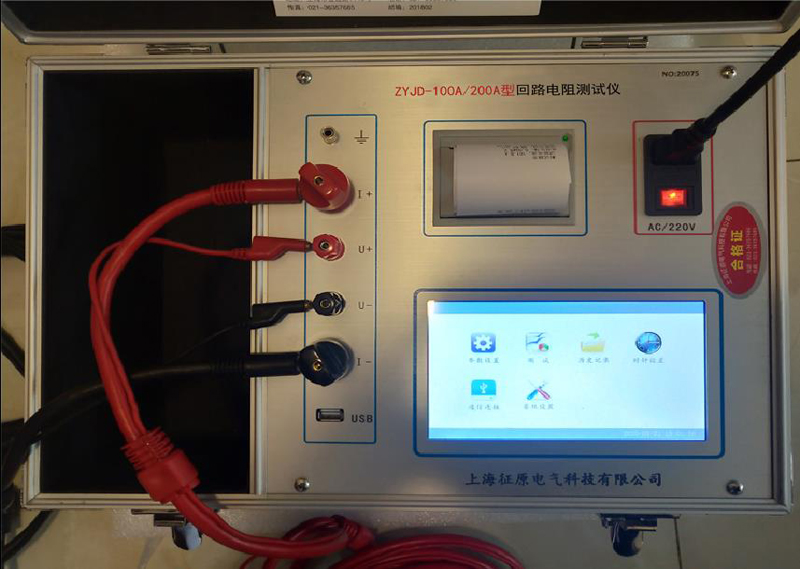

六、面板介紹

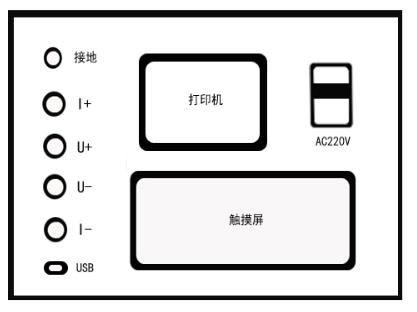

儀器面板見圖5.1。

圖5.1 面板圖

5.1接地柱，為整機外殼接地用，屬保護地。電源開關：
5.2 I+、I-：電流輸出端子。
5.3 U+、U-：電壓輸入端子。
5.4 USB：試驗結果通過數據線轉存到微機后可分析打印。
5.5打印機：打印測試結果。
5.6顯示器：7.5寸彩色液晶觸摸顯示屏。

5.7整機電源輸入口，帶有交流插座，保險倉和開關。
